Σωλήνας από ανθρακούχο χάλυβα A106 Gr B
Το ASTM A106 Grade B (A106 Gr.B) είναι ασωλήνας από ανθρακούχο χάλυβα χωρίς ραφήειδικά σχεδιασμένο για υπηρεσίες υψηλών-θερμοκρασιών και υψηλής
Η βασική τεχνική υπεροχή αυτού του υλικού έγκειται στις στιβαρές μηχανικές του ιδιότητες και στην αυστηρή χημική του σύνθεση: διατηρεί ελάχιστη αντοχή σε εφελκυσμό415 MPa (60.000 psi)και ελάχιστη αντοχή διαρροής240 MPa (35.000 psi), ενώ υποχρεωτική περιεκτικότητα σε πυρίτιο απόΜεγαλύτερο ή ίσο με 0,10%(μέσω της διαδικασίας σκοτωμένου χάλυβα) εξασφαλίζει ενισχυμένη αντίσταση οξείδωσης και ερπυσμού σε θερμοκρασίες λειτουργίας έως427 μοίρες (800 βαθμοί F).
Όσον αφορά την ακρίβεια κατασκευής, τηρεί αυστηρά τα πρότυπα διαστάσεων ASME B36.10M, ορίζοντας ότι το πάχος του τοίχου δεν πρέπει να αποκλίνει περισσότερο από12.5%κάτω από την ονομαστική αξία? Επιπλέον, κάθε μήκος σωλήνα πρέπει να υποστεί αυδροστατική δοκιμήμε βάση τον τύπο P=2St/D(ή ισοδύναμη μη-καταστροφική δοκιμή) για την εγγύηση απόλυτης δομικής ακεραιότητας κατά τη μεταφορά ατμού υψηλής-πίεσης ή πτητικών μέσων.
Εύρος Εφοδιασμού GNEE
Πρότυπο:ASTM A106/A106M (Υψηλή-Υπηρεσία θερμοκρασίας)· μπορεί να συμμορφωθεί με το NACE MR0175/Sour Service κατόπιν αιτήματος.
Βαθμός: B
Εύρος OD:NPS 1/8" έως NPS 48" (10,3 mm έως 1219,2 mm)
Εύρος WT:SCH 10 έως SCH 160, SCH XXS; 1,24 mm έως 60 mm (προσαρμοσμένο πάχος διαθέσιμο)
Εύρος Μήκους:
SRL: 16ft - 22ft (4,8m - 6.7m)
DRL: Ελάχιστο μέσο 35 πόδια (10,7 μέτρα)
Σταθερό μήκος: 5,8 μέτρα, 6,0 μέτρα, 11,8 μέτρα, 12,0 μέτρα (20 πόδια έως 40 πόδια)
Τερματίζει την πομπή:Απλό άκρο, λοξότμητο (30 μοίρες ±5 μοίρες), με σπείρωμα & συζευγμένο
Επένδυση:Μαύρο χρώμα/βερνίκι, λάδι κατά της σκουριάς, FBE, 3PE/3PP, εποξειδική επίστρωση, αστάρι πλούσιο σε ψευδάργυρο- ή CRA Clad/Lined για εξειδικευμένες εφαρμογές.
Μηχανικές ιδιότητες σωλήνων χωρίς ραφή A106 gradeB
| Βαθμός | Ισχύς απόδοσης, ελάχ. (psi/MPa) | Αντοχή εφελκυσμού, ελάχ. (psi/MPa) |
| Β τάξη | 35,000 / 240 | 60,000 / 415 |
Χημική σύνθεση σωλήνων A106 GrB
| Στοιχείο | Β τάξη |
| Άνθρακα (μέγιστο) | 0.30 |
| Μαγγάνιο | 0.29 - 1.06 |
| Φώσφορος (μέγιστο) | 0.035 |
| Θείο (μέγιστο) | 0.035 |
| Πυρίτιο (λεπτά) | 0.10 |
| Σημείωμα |
Ισοδύναμο A106 Steel Pipe
| Τύπος προϊόντος | Πρότυπο ASTM (ΗΠΑ) | Πρότυπο EN (ΕΕ) |
| Σωλήνας χωρίς ραφή | ASTM A106 Βαθμός Β | EN 10216-2 P265GH |
| Σωλήνας χωρίς ραφή | ASTM A106 Βαθμός Α | EN 10216-2 P235GH |

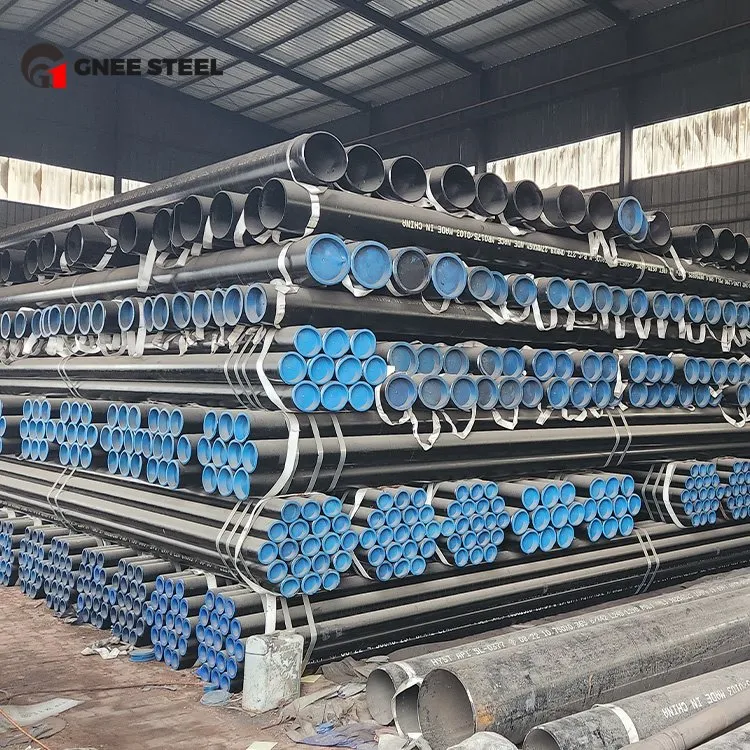

Σωλήνας χωρίς ραφή ASTM A106 Grade B σε απόθεμα
Εξωτερική διάμετρος σωλήνα 106 Gr B
| Ονομαστικό μέγεθος σωλήνα (NPS) | Υπερ | Υπό |
| ίντσα [mm] | ίντσα [mm] | ίντσα [mm] |
| 1/8 έως 1-1/2 [6 - 40] | 1/64 (0.015) [0,4 χλστ] | 1/64 (0.015) [0,4 χλστ] |
| Πάνω από 1-1/2 προς 4 [40 - 100] | 1/32 (0.031) [0,8 χλστ] | 1/32 (0.031) [0,8 χλστ] |
| Πάνω από 4 έως 8 [100 - 200] | 1/16 (0.062) [1,6 χλστ] | 1/32 (0.031) [0,8 χλστ] |
| Πάνω από 8 έως 18 [200 - 450] | 3/32 (0.093) [2,4 χλστ] | 1/32 (0.031) [0,8 χλστ] |
| Πάνω από 18 έως 26 [450 - 650] | 1/8 (0.125) [3,2 χλστ] | 1/32 (0.031) [0,8 χλστ] |
| Πάνω από 26 έως 34 [650 - 850] | 5/32 (0.156) [4,0 χλστ] | 1/32 (0.031) [0,8 χλστ] |
| Πάνω από 34 έως 48 [850 - 1200] | 3/16 (0.187) [4,8 χλστ] | 1/32 (0.031) [0,8 χλστ] |
Πίνακας σύγκρισης: ASTM A106 Βαθμός Β έναντι ASTM A53 Βαθμός Β
| Χαρακτηριστικό | ASTM A106 Βαθμός Β | ASTM A53 Βαθμός Β |
| Πρωταρχικός Σκοπός Σχεδιασμού | Ειδικά σχεδιασμένο γιαυψηλή-θερμοκρασία και υψηλή-πίεσηυπηρεσία. | Γενικού-σκοπούσωληνώσεις νερού, αερίου, αέρα και ατμού χαμηλής-πίεσης. |
| Διαδικασία Παραγωγής | Μόνο χωρίς ραφή. | Διαθέσιμο σεΧωρίς ραφή (Τύπος S)ήΣυγκολλημένο (ERW/Τύπος E). |
| Εύρος Θερμοκρασίας | Εξαιρετική απόδοση σε θερμοκρασίες έως427 μοίρες (800 βαθμοί F). | Προορίζεται για εφαρμογές συνήθους ή μεσαίας θερμοκρασίας. |
| Βασικό Χημικό Στοιχείο | Πυρίτιο (Si) Μεγαλύτερο ή ίσο με 0,10%(Υποχρεωτική απαίτηση). | Καμία υποχρεωτική απαίτηση για περιεχόμενο πυριτίου (Si). |
| Διαδικασία Χαλυβουργίας | Killed Steel(Υποχρεωτικός πλήρως αποοξειδωμένος χάλυβας). | Μπορεί να είναι ημι-σκοτωμένος ή σκοτωμένος χάλυβας. |
| Τυπικές Εφαρμογές | Διυλιστήρια, πετροχημικά εργοστάσια, σταθμοί παραγωγής ενέργειας και γραμμές ατμού λεβήτων υψηλής-πίεσης. | Υδραυλικά, συστήματα HVAC, δομικά εξαρτήματα και γραμμές παροχής χαμηλής-πίεσης. |
ASTM A106 Gr.B Επιθεώρηση & Δοκιμή
Χημική ανάλυση
Βασικά στοιχεία:Επαληθεύει τα C, Mn, P, S καιΠυρίτιο (ελάχ.. 0.10%).
Διαδικασία:Πρέπει να είναιKilled Steel; Τα συνδυασμένα υπολειμματικά στοιχεία (Cr, Cu, Mo, Ni, V) πρέπει να είναι< 1.00%.
Μηχανολογικές δοκιμές και επιδόσεις
Δοκιμή εφελκυσμού:Ελάχ. Αντοχή εφελκυσμού415 MPa (60ksi); Ελάχ. Απόδοση παραγωγής240 MPa (35ksi).
Δοκιμή κάμψης (Μικρότερο ή ίσο με NPS 2):Κάμψη 90 μοιρών γύρω από έναν άξονα. δεν επιτρέπονται ρωγμές.
Flattening Test (>NPS 2):Συμπίεση δύο σταδίων-για την ανίχνευση ρωγμών ή εσωτερικών ελαττωμάτων.
Δοκιμή πίεσης και ακεραιότητας
Υδροστατική δοκιμή:Υποχρεωτικό γιακάθε μήκος σωλήνα( P=2St/D ) για διασφάλιση απόδοσης στεγανότητας-διαρροών.
Μη-Μη καταστροφική δοκιμή (NDT):Υπερήχων (UT) ή Δινορεύματος (ET) που χρησιμοποιείται για την ανίχνευση ελαττωμάτων στο υπόγειο.
Διαστάσεις & Οπτική Επιθεώρηση
Ανοχές:Το πάχος τοιχώματος (WT) δεν πρέπει να είναι μεγαλύτερο από12,5% κάτωονομαστικός.
Οπτικός:Η επιφάνεια πρέπει να είναι απαλλαγμένη από επιβλαβή ελαττώματα (γύρους, ραφές, ρωγμές). Η ελαφριά λείανση επιτρέπεται εντός των ορίων WT.
Προαιρετικές Συμπληρωματικές Δοκιμές
Ειδικές Υπηρεσίες:Μέγεθος κόκκου, δοκιμή σκληρότητας ήNACE MR0175(HIC/SSC) για όξινα περιβάλλοντα εξυπηρέτησης.
Πιστοποιητικό προϊόντος Gnee
A106 GRB εργοστάσιο σωλήνων χωρίς σφράγισμα
Εξοπλισμός δοκιμής σωλήνων A106 GRB
Ο Όμιλος Gnee συμμετείχε στην έκθεση NECC
Επίσκεψη πελάτη Gnee
FAQ
Ε. Τι είναι το εύρος πάχους του σωλήνα χωρίς ραφή A106 Grade B;
A. Το εύρος πάχους του σωλήνα χωρίς ραφή A106 Grade B κυμαίνεται μεταξύ 3mm και 12mm.
Ε. Πώς ελέγχετε όλα τα αγαθά στη γραμμή παραγωγής;
Α: Έχουμε επιτόπια επιθεώρηση και επιθεώρηση τελικού προϊόντος. Ελέγχουμε τα αγαθά όταν περνούν στη διαδικασία παραγωγής του επόμενου σταδίου.
Ε. Μπορώ να προσαρμόσω τα προϊόντα;
Α. Φυσικά και μπορείς. Μπορούμε να κατασκευάσουμε σύμφωνα με τα δείγματα ή τα τεχνικά σας σχέδια. Μπορούμε να φτιάξουμε καλούπια και τζιγκ.
