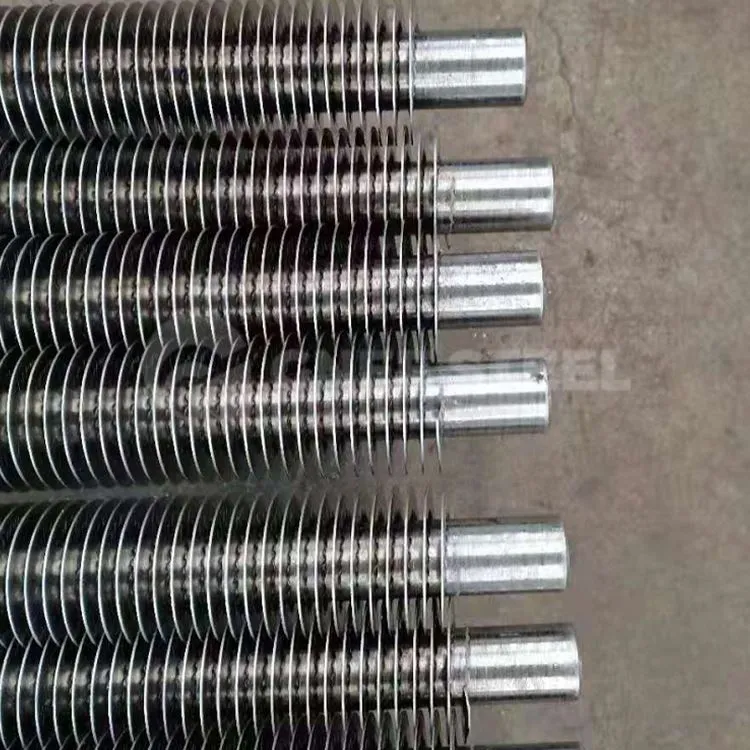

Σωλήνα με πτερύγια

Ο σωλήνας με πτερύγια είναι ένα εξαιρετικά αποδοτικό στοιχείο μεταφοράς θερμότητας που βασίζεται σε ανθρακούχο χάλυβα. Με την προσθήκη δομών πτερυγίων (π.χ. περιέλιξη, συγκόλληση ή διαμόρφωση κυλίνδρων) στην επιφάνεια του μεταλλικού σωλήνα, η περιοχή απαγωγής θερμότητας αυξάνεται σημαντικά για να ενισχυθεί η απόδοση μεταφοράς θερμότητας. Η βασική του λειτουργία είναι να επιταχύνει τη μεταφορά θερμότητας και είναι κατάλληλο για βιομηχανικό εξοπλισμό, κτίρια HVAC και ενεργειακά συστήματα.

Δομή και Σύνθεση

Σωλήνας βάσης:

Κατασκευασμένο από ανθρακούχο χάλυβα (π.χ. Q235, χάλυβας 20# κ.λπ.), έχει καλή θερμική αγωγιμότητα και μηχανική αντοχή και μπορεί να αντέξει σε ορισμένες πιέσεις και θερμοκρασία.
Η κοινή διάμετρος σωλήνα κυμαίνεται από DN15 έως DN50, προσαρμοσμένη στις ανάγκες συμπαγούς σχεδιασμού διαφορετικών σεναρίων.
Πτερύγιο:

Σε συνδυασμό με τον σωλήνα βάσης μέσω συγκόλλησης υψηλής-συχνότητας, χύτευσης με περιέλιξη ή διαδικασίας κιτ, σχηματίζουν μια δομή όπως σπειροειδής, ευθεία ράβδος ή σχήμα V-.
Η πυκνότητα και το ύψος των πτερυγίων επηρεάζουν άμεσα την απόδοση απαγωγής θερμότητας και συνήθως βελτιστοποιούνται για να ταιριάζουν με συγκεκριμένες συνθήκες εργασίας.

Χαρακτηριστικά και Οφέλη

Αποδοτικότητα ανταλλαγής θερμότητας:

Η δομή με πτερύγια διευρύνει την περιοχή απαγωγής θερμότητας κατά 3 έως 10 φορές, αυξάνοντας σημαντικά τον ρυθμό μεταφοράς θερμότητας.
Η υψηλή θερμική αγωγιμότητα του ανθρακούχου χάλυβα (θερμική αγωγιμότητα περίπου 45-50 W/mK) εξασφαλίζει γρήγορη μεταφορά θερμότητας από τον σωλήνα βάσης στα πτερύγια.
Ανθεκτικότητα και οικονομία:

Ο ανθρακούχος χάλυβας είναι χαμηλού κόστους και εύκολος στην εργασία, καθιστώντας τον κατάλληλο για μαζική παραγωγή.
Ο γαλβανισμός επιφανειών, η βαφή ή η αντιοξειδωτική επεξεργασία παρατείνει τη διάρκεια ζωής σε μη διαβρωτικά περιβάλλοντα (συνήθης διάρκεια ζωής 5-15 χρόνια).
Τεχνολογία Κατασκευής και Παράμετροι Απόδοσης

Τεχνολογία κατασκευής:

Συγκόλληση υψηλής-συχνότητας: χρήση ρεύματος υψηλής-συχνότητας για τη θέρμανση της επιφάνειας επαφής των πτερυγίων και του σωλήνα βάσης για την επίτευξη υψηλής-αντοχής, χαμηλής{3}}θερμικής αντίστασης μεταλλουργικού δεσμού.
Διαδικασία περιέλιξης: Σπειροειδής περιέλιξη μεταλλικής ταινίας στο σωλήνα βάσης, στερεωμένη με μηχανική πίεση, κατάλληλη για σενάρια μικρής διαμέτρου σωλήνα (π.χ. DN15).
Παράμετροι απόδοσης:

Πίεση εργασίας: Μικρότερη ή ίση με 1,6 MPa (συμβατική κατάσταση λειτουργίας).
Εύρος αντίστασης θερμοκρασίας: -20 βαθμοί -350 βαθμοί, ακραία ευθραυστότητα σε χαμηλή θερμοκρασία ή οξείδωση σε υψηλή θερμοκρασία πρέπει να αποφεύγεται.

Επιλογή και περιορισμός

Εφαρμοστέο περιβάλλον: συνιστάται για ξηρά, μη{0}}έντονα διαβρωτικά μέσα (όπως αέρας, νερό, λάδι), υγρό ή διαβρωτικό αέριο-που περιέχουν σενάρια που χρειάζονται ενίσχυση της προστασίας της επιφάνειας.
Εναλλακτικές λύσεις: Σε περιβάλλοντα υψηλής διάβρωσης ή υψηλής υγρασίας, μπορούν να χρησιμοποιηθούν σωλήνες με πτερύγια από ανοξείδωτο χάλυβα για τη βελτίωση της αντοχής στη διάβρωση, αλλά με σημαντικά υψηλότερο κόστος.

Προδιαγραφές Fin Tube

Σχετικά με το GNEE

Ο Όμιλος GNEE ιδρύθηκε το 2008. Το εργοστάσιο καλύπτει έκταση 35.000 τετραγωνικών μέτρων, με σχεδόν 200 υπαλλήλους και ετήσια αξία παραγωγής 80 εκατομμυρίων γιουάν.
Κύρια προϊόντα: σωλήνες με πτερύγια, σωλήνες λέβητα, σωλήνες ανταλλαγής θερμότητας, δομικοί σωλήνες, μηχανικοί σωλήνες και ούτω καθεξής.
Πιστοποιητικά προϊόντων: CE/ISO9001/SGS.
Το εργοστάσιο εισάγει προηγμένο σύστημα αυτόματου ελέγχου και ηλεκτρονικό σύστημα επιθεώρησης ποιότητας για να εξασφαλίσει σταθερή και αξιόπιστη ποιότητα προϊόντων.

Υπηρεσία GNEE

Πιστοποίηση GNEE

FAQ

Ε1: Ποιες πληροφορίες προϊόντος πρέπει να παρέχω πριν κάνω μια αγορά;

Καταχωρίστε τις απαιτήσεις Βαθμού, Εξωτερικής Διαμέτρου, Πάχους και επιφανειακής επεξεργασίας, καθώς και τις ποσότητες που χρειάζεστε.

Ε2: Ποια λιμάνια αποστολής υπάρχουν;

Συνήθως αποστέλλουμε από τα λιμάνια της Σαγκάης και του Ningbo.

Ε3: Ποιοι είναι οι όροι πληρωμής σας;

30% T/T εκ των προτέρων και 70% υπόλοιπο πριν από την αποστολή ή με βάση το αντίγραφο BL ή το LC εν όψει.

Ε4: Τι γίνεται με τις πληροφορίες τιμολόγησης προϊόντων;

Οι τιμές ποικίλλουν λόγω μεταβολών στις τιμές των πρώτων υλών σε τακτική βάση.

Ε5: Είναι δυνατή η αποστολή δειγμάτων;

Φυσικά, προσφέρουμε δωρεάν δείγματα και ταχεία αποστολή σε πελάτες σε όλο τον κόσμο.

Ε6: Προσφέρετε υπηρεσία για προσαρμοσμένα προϊόντα;

Ναι, μπορούμε να παράγουμε σύμφωνα με τις προδιαγραφές και τα σχέδιά σας.
